Краткий ответ:
Если ваш проект требует высокой устойчивости к воздействию агрессивных химических веществ, резким перепадам температуры и соответствия стандартам промышленного применения, боросиликат 3.3, как правило, является оптимальным выбором.
С другой стороны, если вам требуется огнестойкое стекло для коммерческих зданий, вам, скорее всего, придется выбирать продукцию из «боросиликата 4.0». Однако продукты серии 4.0 следует оценивать по их сертифицированным показателям огнестойкости, ударопрочности и утвержденным системам каркаса, а не только по типу стекла.
Почему так важно получить точную оценку
Разобраться в технических характеристиках стекла бывает непросто, и мы прекрасно понимаем, насколько это сложно. Если ваша команда или инженеры-проектировщики случайно выберут неподходящий сорт боросиликатного стекла, это приведет к проблемам, выходящим далеко за рамки бюджета. Это может повлиять на устойчивость стекла к воздействию химических веществ и высоких температур. Это может повлиять на соблюдение вами противопожарных норм. Это может даже повлиять на то, одобрит ли инспектор по строительству ваши оконные системы вообще.
Когда в чертеже или техническом задании просто указано «боросиликатное стекло», этого редко бывает достаточно для реальных условий. Боросиликат 3.3 и продукты, продаваемые под названием «боросиликат 4.0», на самом деле предназначены для использования в совершенно разных условиях.
Инженеры широко используют его в качестве стандартизированного, химически стойкого стекла, которое практически не расширяется под воздействием тепла. Другой вариант чаще используется архитекторами и подрядчиками для огнестойкого строительного стекла. В случае огнестойкого стекла гораздо большее значение имеют точные технические характеристики изделия, результаты испытаний на огнестойкость и утвержденная система обрамления, чем само название стекла.
Давайте вместе разберем основные различия между ними. Таким образом, вы сможете с уверенностью подобрать точное и соответствующее требованиям решение для ваших чертежей.

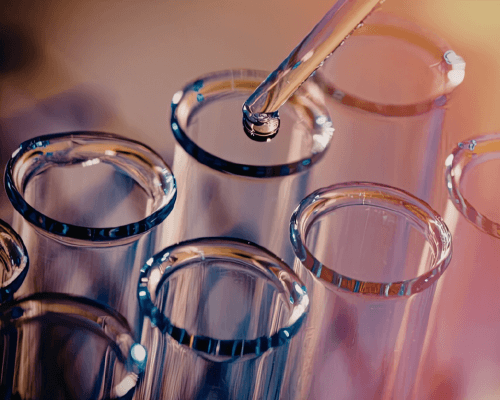

Боросиликат 3.3: стандартный сорт технического стекла
Боросиликат 3.3 — это официальный стандартизированный сорт, который ищут большинство инженеров, когда заказывают высококачественное боросиликатное стекло.
Основа формальных стандартов
Стандарт ISO 3585 является основным эталонным стандартом для боросиликатного стекла 3.3. Кроме того, в стандарте ASTM E438 это боросиликатное стекло с низким коэффициентом расширения, предназначенное для лабораторного оборудования, относится к типу I, классу A.
Почему это важно: Другими словами, версия 3.3 — это не просто маркетинговая обозначение. Это специальный сорт, качество которого подтверждается самыми четкими и всемирно признанными стандартами тестирования в отрасли. Вы всегда точно знаете, что получаете.
Физика низкого теплового расширения
Этот сорт высоко ценится за то, что его тепловое расширение чрезвычайно мало. Проще говоря, «термический шок» возникает, когда материал неравномерно расширяется при быстром нагревании или охлаждении. Именно это внутреннее напряжение приводит к тому, что обычное стекло разбивается.
Например, компания SCHOTT указывает для своего материала BOROFLOAT® 33 коэффициент линейного теплового расширения, равный 3,25 × 10⁻⁶ К⁻¹ (в диапазоне от 20 до 300 °C). Температура отжига составляет 560 °C, а температура размягчения — около 820 °C.
Почему это важно: эти цифры означают, что 3.3 — это оптимальный выбор в тех случаях, когда стабильность размеров при экстремально высоких температурах имеет решающее значение. Меньшее расширение означает, что стекло подвергается гораздо меньшим нагрузкам при перепадах температуры. Именно это и нужно разработчикам оборудования для лабораторной посуды, смотровых стекол и емкостей для горячей обработки.
Химическая обработка и стандартизированная долговечность
Химическая стойкость — ещё одна весомая причина, по которой 3.3 продолжает использоваться в сложных промышленных проектах. В техническом паспорте боросиликатного стекла DURAN® 3.3 компании SCHOTT указаны следующие характеристики: гидролитическая стойкость HGB 1 (уровень устойчивости к воздействию воды), кислотостойкость S 1 и щелочестойкость A 2.
Почему это важно: материал обладает проверенной и надежной устойчивостью к воздействию воды, нейтральных и кислых растворов, а также многих органических веществ. Однако в документации производителя содержится четкое предупреждение о том, что с течением времени такие агрессивные вещества, как фтористоводородная кислота, горячая фосфорная кислота и концентрированные щелочные растворы, все же могут повредить поверхность. Самый разумный подход к версии 3.3 заключается в том, что она обладает высокой устойчивостью, но не является каким-то волшебным образом «неуязвимой ко всему».

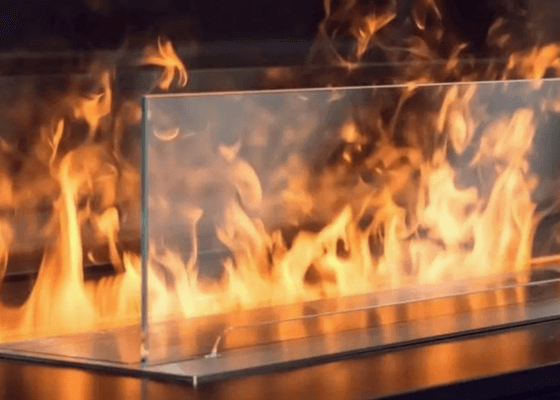

«Боросиликат 4.0»: обзор огнестойкого архитектурного остекления
Именно в этом случае мы всегда советуем руководителям проектов не торопиться и внимательно изучить технические характеристики. В отличие от версии 3.3, «4.0» не является общепризнанным самостоятельным стандартом на материалы.
Рыночная маркировка, а не самостоятельный стандарт
Официальные стандарты в отношении боросиликата 3.3 гораздо четче, чем в отношении общего класса «боросиликат 4.0». В технической классификации компании SCHOTT они относятся к подгруппе боросиликатных стекол, содержащих щелочноземельные элементы. Эти стекла обладают несколько более высоким коэффициентом теплового расширения в диапазоне 4,0–5,0 × 10⁻⁶/K и считаются немного более мягкими, чем стекла 3.3.
Почему это важно: это помогает понять, почему на коммерческом рынке встречается обозначение «4.0». Однако наличие надписи «4.0» на этикетке не избавляет от необходимости проверять конкретный продукт и документы о его сертификации перед размещением заказа.
Решающая роль проверенных сборок
На практике многие продукты, о которых идет речь под брендом «4.0», связаны с огнестойким строительным стеклом. Например, в технических характеристиках PYRAN® S компании SCHOTT описывается монолитное (однослойное) боросиликатное огнестойкое стекло. Она обеспечивает классы огнестойкости от E 30 до 120 и от EW 30 до 60 при светопропускании около 91–92 % Важно отметить, что в нем содержится четкое указание на то, что максимальные размеры стекла полностью зависят от утвержденной системы обрамления, информацию о которой можно найти в протоколах испытаний.
Почему это важно: этот последний момент имеет решающее значение для вашего успеха. В случае огнестойкого строительного стекла показатели безопасности относятся ко всей испытанной конструкции (стекло и рама вместе). Одних лишь химических характеристик стеклянной панели недостаточно для прохождения проверки.
Соблюдение конкретных строительных норм и правил
В североамериканской документации по продукции варианты PYRAN® Platinum от SCHOTT позволяют ещё наглядно продемонстрировать этот принцип. Монолитная версия предназначена для определенных помещений, не подверженных ударам и не требующих повышенной безопасности, с огнестойкостью до 90 минут. Варианты с ламинированным и пленочным покрытием расширяют спектр возможностей их применения. На страницах с описанием продукции указано, что для конкретных моделей защита в окнах составляет до 90 минут, а в дверях — до 180 минут.
Почему это важно: Опять же, правильный вопрос, который нужно задать поставщику, звучит не так: «Версия 4.0 лучше?» Лучше спросить: «Какой именно продукт, толщина, вариант и проверенная система каркаса будут соответствовать местным строительным нормам?» Мы всегда готовы помочь вам ответить на этот вопрос.
«Настоящая разница»: определение вашего основного риска
Самый простой и беззаботный способ выбрать между версиями 3.3 и 4.0 — это определить, какой именно риск вы пытаетесь предотвратить.
Снижение химических и тепловых рисков
Если вас больше всего беспокоят воздействие химических веществ, многократные циклы нагрева и охлаждения или изменение размеров в условиях технологического процесса, то вариант 3.3, как правило, является наиболее безопасным выбором для начала. Он обеспечивает строгие стандарты, низкое тепловое расширение и химическую стойкость, которых ожидают инженеры-технологи. Именно поэтому он является стандартом для лабораторного оборудования, промышленных смотровых стекол, трубок, трубопроводов и технологических узлов.
Предотвращение распространения пожара в зданиях
Если ваша главная задача — не допустить распространения огня по зданию, то ситуация кардинально меняется. В этом случае вашему подрядчику или архитектору потребуется огнестойкое стекло соответствующей классификации. Для этого необходимы соответствующие эксплуатационные характеристики, утвержденная каркасная система и задокументированные ограничения по размерам. Именно здесь проводится оценка огнестойких изделий из боросиликатного стекла или стеклокерамики. Решение больше не зависит только от коэффициента расширения стекла. Речь идет о строительных нормах и правилах, проверенных конструкциях и обеспечении безопасности людей.
Развенчание мифов о плоском стекле
Можно ли использовать боросиликат 3.3 в качестве плоского стекла?
Да, конечно! Иногда люди полагают, что размер 3,3 существует только в виде круглых трубок или лабораторных стаканов. Однако BOROFLOAT® 33 — это флоат-стекло из боросиликата, и компания SCHOTT с гордостью называет его первым в мире флоат-стеклом из боросиликата. Итак, версия 3.3 определенно существует в виде плоского листа.
Более важный для вас вопрос заключается в том, подходит ли этот материал для размера панели, требований безопасности и процедуры сертификации вашего проекта. Тот факт, что окно плоское, не означает, что оно автоматически становится безопасной заменой противопожарному архитектурному окну.
Сравнение «один на один»: в каких ситуациях обычно выигрывает каждый класс
| Особенность | Боросиликат 3.3 | «Боросиликат 4.0» (огнестойкий) |
| Основной вариант использования | Производственные линии, лабораторное оборудование, смотровые стекла. | Противопожарные двери, перегородки, смотровые окна. |
| Тепловое расширение | 3,25 × 10⁻⁶ К⁻¹ (сверхнизкая деформация). | Диапазон 4,0–5,0 × 10⁻⁶/K (несколько мягче). |
| Химическая стойкость | Стандартизированные рейтинги HGB 1, S 1, A 2. | Второстепенные по сравнению с характеристиками огнестойкости и ударопрочности. |
| Отраслевые стандарты | ISO 3585, ASTM E438, тип I, класс A. | Классы E, EW, EI, классификации UL. |
| Основной вопрос проекта | Сохраняет ли он стабильность размеров при нагревании? | Соответствует ли проверяемая конструкция требованиям моих строительных норм? |
| Риск неправильного выбора | Разрушается под воздействием агрессивных химических веществ или при резком перепаде температур. | Не прошел проверку на соответствие строительным нормам и правилам пожарной безопасности. |
1. Язык промышленных стандартов
Если в документации по вашему проекту упоминаются стандарты ISO 3585 или ASTM E438, тип I, класс A, то вы точно попадаете под раздел 3.3. Эта формулировка указывает на стандартизированное боросиликатное стекло с низким коэффициентом расширения, предназначенное для использования в сложных технических условиях. Если в документации по вашему проекту упоминаются классы E, EW, EI, классификации UL, испытания струей воды из шланга или сертифицированные конструкции противопожарных дверей, значит, вы находитесь на пути к обеспечению соответствия требованиям к противопожарному остеклению. В этом мире при выборе товара решающую роль играют сертификаты
2. Структуры химического обслуживания
Что касается устойчивости к воздействию кислот, водостойкости и общей прочности при обработке, версия 3.3 имеет отличную репутацию и четкую систему стандартов. Это одно из главных преимуществ для вашей команды. Вы не гадаете. Вы опираетесь на общепризнанные технические факты.
3. Огнестойкие архитектурные конструкции
Что касается огнестойких окон, дверей и перегородок, главный вопрос заключается не в том, какое значение коэффициента расширения ниже. Главное — это то, соответствует ли данный продукт требованиям ваших строительных норм в отношении огнестойкости, ударопрочности, допустимых размеров и сертификации системы. В официальной литературе по огнестойкому остеклению эксплуатационные характеристики неоднократно напрямую связываются с утвержденной каркасной системой.
4. Размер и ограничения по обработке
При выборе крупного стекла речь идет не только о химическом составе. Речь также идет об ограничениях, связанных с производством, транспортировкой и монтажом. В документации компании SCHOTT по огнестойкому остеклению прямо указано, что максимальные размеры зависят от утвержденной системы. Кроме того, в описании североамериканских материалов PYRAN® Platinum указаны конкретные размеры листов для отдельных вариантов. That is why we always recommend requesting the current datasheet and approval package before assuming any “4.0” product is interchangeable with another.
Когда следует выбирать боросиликат 3.3?
Сделайте 3.3 своим основным материалом, когда вам нужны комфорт и гарантия соответствия строгим техническим стандартам. Это идеальное решение, если в вашей рабочей среде преобладают высокие температуры, агрессивные химические вещества или требуется высокая надежность технологического процесса.
К типичным примерам относятся лабораторное оборудование, прозрачные смотровые стекла промышленного назначения, стеклянные трубопроводы, технологические емкости и компоненты, для которых способность выдерживать термические удары является основным требованием. Если ваш инженерный чек-лист начинается с пунктов «воздействие химических веществ», «термоциклирование» или «техническое стекло по стандартам ISO/ASTM», давайте сначала рассмотрим пункт 3.3.
Когда требуются огнестойкие изделия типа 4.0?
Выбирайте эти продукты, если в вашем проекте действительно важна огнестойкость элементов строительной конструкции.
Как правило, это противопожарные двери, стеклянные перегородки, смотровые панели и окна. В случае таких приложений, разработанных в соответствии с нормативными требованиями, ваш поставщик должен предоставить точную классификацию, толщину, показатели ударопрочности и документацию по испытанной сборке. В этой категории ваша команда ни в коем случае не должна полагаться исключительно на название «4.0». Всегда уточняйте фактическое название изделия, стандарт испытаний, утвержденный диапазон размеров и сертификат системы.
Распространенные ошибки, которых следует избегать
Мы часто сталкиваемся с подобными путаницами, так что не беспокойтесь, если сначала это покажется вам запутанным! Вот на что следует обратить внимание:
Миф об универсальном ответе
Самая распространённая ошибка заключается в том, что слово «боросиликат» воспринимается как название какого-то универсального материала, который подходит для всего. Это целая серия очков, а не один-единственный вариант.
Ошибка технологической линии
Техническое стекло с низким коэффициентом расширения, такое как 3.3, может идеально подходить для линии химической переработки, но при этом совершенно не подойти для противопожарной двери, изготовленной в соответствии с нормативными требованиями.
Ошибка в архитектурном остеклении
С другой стороны, архитектурный материал с огнестойкостью может отлично подойти для сертифицированных коммерческих дверей, но он не является подходящей заменой стандартному стеклу, устойчивому к воздействию химических веществ.
Настоящая логика закупок
Группы материалов частично пересекаются, но логика их выбора различна. Всегда выбирайте оборудование с учетом конкретных условий эксплуатации.
Контрольный список перед оформлением заказа
Прежде чем ваша команда оформит заказ на поставку любого из этих материалов, убедитесь, что вы согласовали следующие детали со своим поставщиком стекла:
- Точное название продукта (избегайте общих обозначений).
- Соответствующий стандарт или сертификация (классы ISO/ASTM и UL/EI).
- Условия эксплуатации (химическая/термическая защита против удержания огня).
- Пределы диапазона толщины и размеров.
- Класс огнестойкости и утвержденная система каркаса (если применимо).
- Химические и технологические ограничения.
- Сопроводительный технический паспорт или протокол испытаний.
Часто задаваемые вопросы
Боросиликатное стекло 3.3 — это всегда лучший вариант?
Не обязательно! Как правило, этот вариант лучше всего подходит, если вашими приоритетами являются химическая стойкость, термостойкость и предсказуемость технических характеристик. Однако это не всегда является оптимальным решением для архитектурного стекла с огнестойкостью, где решающим фактором являются сертифицированные строительные системы.
Является ли «боросиликат 4.0» полноценной заменой протокола испытаний на огнестойкость?
Нет, это не так. Мы настоятельно рекомендуем рассматривать «4.0» как рыночный ярлык. Это не заменяет вам необходимости ознакомиться с фактическим техническим паспортом продукта, классификацией по огнестойкости, показателями ударопрочности и документацией по утвержденным системам. Огнестойкость всегда зависит от испытанной конструкции.
Является ли 3.3 химически неуязвимым?
Хотя он невероятно прочный, он не является неуязвимым. Он обладает высокой химической стойкостью, но не является устойчивым ко всем химическим веществам при любых температурах. В документации производителя особо отмечаются ограничения, в том числе воздействие фтористоводородной кислоты, а также, в зависимости от условий, горячей фосфорной кислоты и щелочных растворов.
Означает ли термин «огнестойкий боросиликат» автоматически, что один и тот же продукт подходит для любого проекта?
№ Класс огнестойкости, толщина стекла, требования к ударопрочности, допустимые размеры и совместимость с каркасом зависят от конкретного изделия и сертификата. Документация по утвержденной системе действительно имеет большое значение.
Заключение
В конечном счете, боросиликат 3.3 и продукты, продаваемые под названием «боросиликат 4.0», на самом деле не являются конкурентами друг другу. Они просто решают совершенно другие инженерные и строительные задачи.
Боросиликат 3.3 — это очевидный выбор, если для вашего проекта требуются стандартные характеристики низкого коэффициента расширения, химическая стойкость и промышленная надежность. Продукты «4.0» — это совсем другая тема: речь идет о противопожарной защите, сертифицированных системах остекления и обеспечении соответствия зданий нормативным требованиям.
Самый надежный способ сделать выбор прост: для начала определите, что представляет собой наибольший риск в вашей среде, а затем, прежде чем оформлять заказ, тщательно изучите технические характеристики и протоколы испытаний. Вам не нужно решать эту проблему в одиночку.
Вам нужен подробный справочник, который поможет выбрать подходящее боросиликатное стекло для вашего проекта? Мы здесь, чтобы облегчить вам этот процесс. Пришлите в Hexad ваши чертежи, условия эксплуатации или требования к огнестойкости, и наша техническая команда лично поможет вам подобрать точно соответствующий вариант.
